Zapojení rezistorů

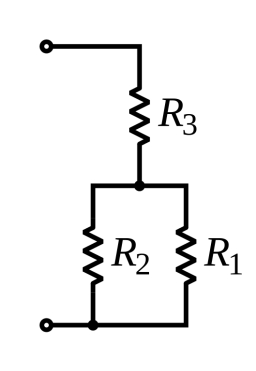

Tři rezistory jsou zapojeny podle schématu (R1 parelelně k R2 a sériově s R3: R1||R2 + R3) tak, že R1=0,6 Ω, R2=2 Ω, R3=3 Ω, proud I1 = 10 A. Vypočítejte všechny proudy procházející příslušnými rezistory R1, R2, R3 a všechna napětí na příslušných rezistorech U1, U2, U3 .
Vaše odpověď:
Vaše odpověď:
K vyřešení této úlohy jsou potřebné tyto znalosti z matematiky:
témaÚroveň náročnosti úkolu
Související a podobné příklady:
- Sériové rezistory
Tři rezistory s odpory 200 Ω, 400 Ω, 600 Ω jsou zapojeny za sebou (v sérii). Prvním rezistorem 200 Ω prochází proud 1,8 A. a) Jaký proud prochází druhým a jaký třetím rezistorem? b) Jaká jsou elektrická napětí na příslušných rezistorech? c) Jaký je celkov - Paralelní rezistory
Tři rezistory s odpory 200 Ω, 400 Ω, 600 Ω jsou zapojeny vedle sebe (paralelně). Prvním rezistorem 200 Ω prochází proud 1,8 A. a) Jaký proud prochází druhým a jaký třetím rezistorem? b) Jaká jsou elektrická napětí na příslušných rezistorech? - Rezistory 2
Rezistory o odporech 6 ohmu a 10 ohmu jsou seriově zapojené na napětí 24 V. a) Jak velký proud jimi prochází? b) Jaká napětí jsou na jednotlivých rezistorech? - Dva rezistory 3
Dva rezistory o odporech 40 ohmů a 60 ohmů jsou zapojeny sériově a připojeny na napětí 150 V vypočtěte A) celkový odpor B) proud v obvodu C) napětí na obou rezistorech - Seriově Seriově zapojenými rezistory o odporech 40 ohmu a 60 ohmu projde za 1 minutu náboj 9 C. a) Na jaké napětí jsou připojeny? b) Vypočítejte napětí na každém rezistoru.
- Dva rezistory
Dva rezistory s odpory 20 Ω a 60 Ω jsou zapojeny za sebou a je na nich připojeno vnější napětí 400 V. Jaké jsou elektrické napětí na příslušných rezistorů? Zdůvodněte! - Dva odpory 2
Dva odpory R1 = 300 ohmů a R2 = 600 ohmů a jsou zapojeny vedle sebe. Jsou připojeny k napětí 220 V. Určete: celkový odpor, kterým můžeme oba nahradit, elektrické proudy procházející jednotlivými rezistory a elektrický proud, který prochází nerozvětvenou č
